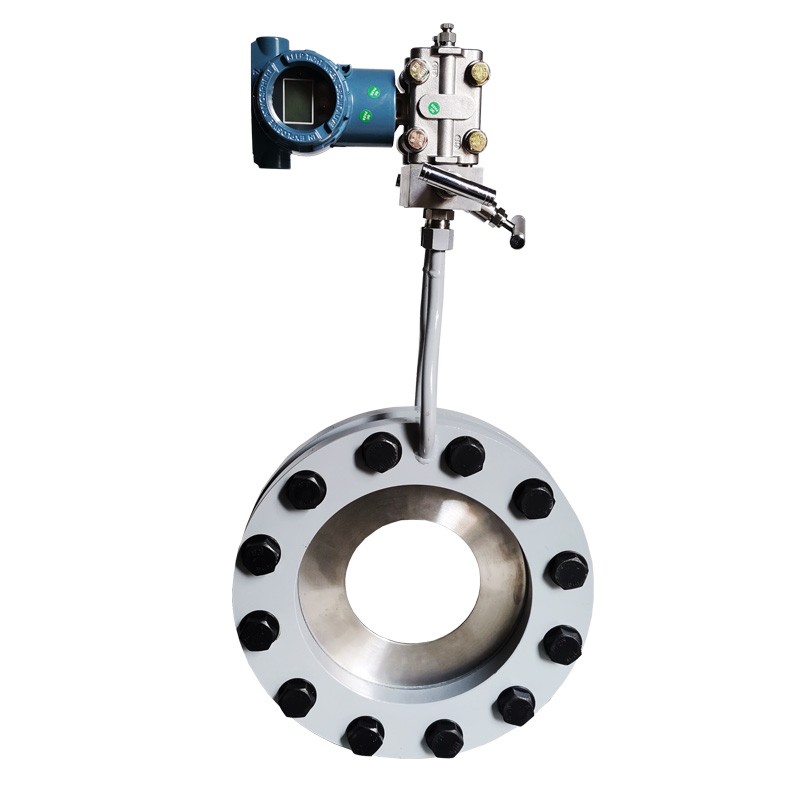

HLG節流裝置孔板流量計
一、孔板流量計原理簡介：
充滿管道的流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，因而流速增加，靜壓力

降低，于是在節流件前后便產生差壓，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

式中：
Qm ：瞬時流量（t/h）；    C ：流出系數；    d ：孔板的開孔直徑D ：管道內徑
ε：流束可膨脹性系數； △P ：差壓值（Pa）； ρ：介質密度（kg/m3）ρ標：氣體密度（kg/m3）
二、孔板流量計分類及特性：
節流裝置常見的取壓方式有四種：
分別為：1.角接取壓（角接鉆孔取壓和角接環式取壓）；   2.法蘭取壓；
3.徑距取壓（也稱做D-D/2取壓)；                        4均壓環取壓。

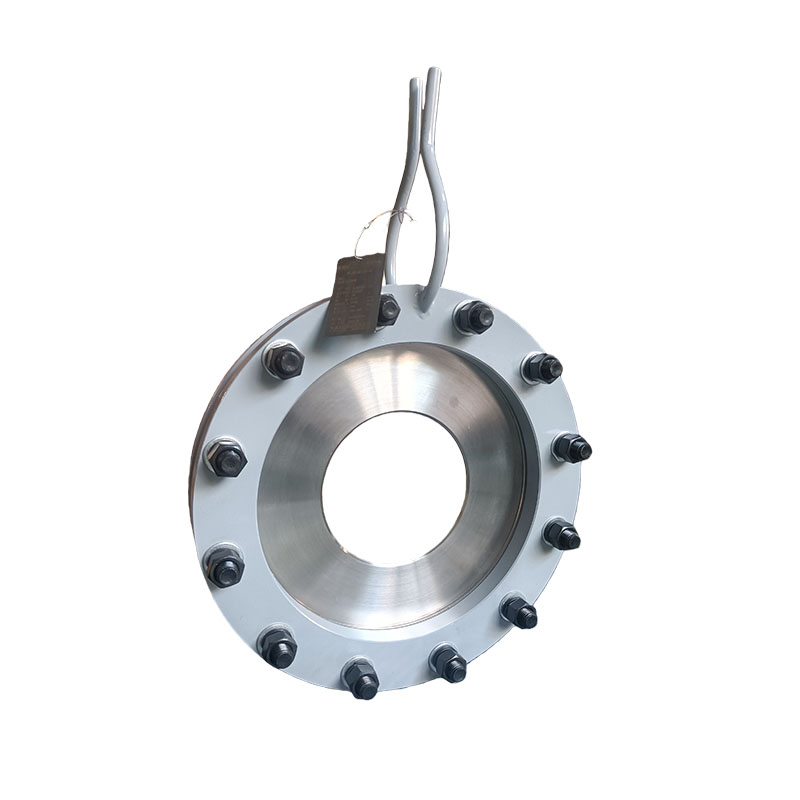

HLG-K標準孔板流量計
又稱同心圓直角邊緣孔板，孔板是一塊加工成圓形同心的具有銳利直角邊緣的薄板?？装彘_孔的上游側邊緣應是銳利的直角。標準孔板有三種取壓方式：角接取壓、法蘭取壓及徑距取壓(D-D/2取壓)。為從兩個方向的任一個方向測量流量，可采用對稱孔板，節流孔的兩個邊緣均符合直角邊緣孔板上游邊緣的特性，且孔板全部厚度不超過節流孔的厚度。
三、孔板流量計常用取壓裝置類型：

四、孔板流量計常用附件

五、孔板流量計流量測量節流裝置選型：

1）HLG-K標準孔板流量計
1.特點：具有測量精度高，安裝方便，使用范圍廣，造價低等特點。廣泛應用于各種介質的流量測量。
2.適用管徑：50-1000mm

2）附件選型型譜
