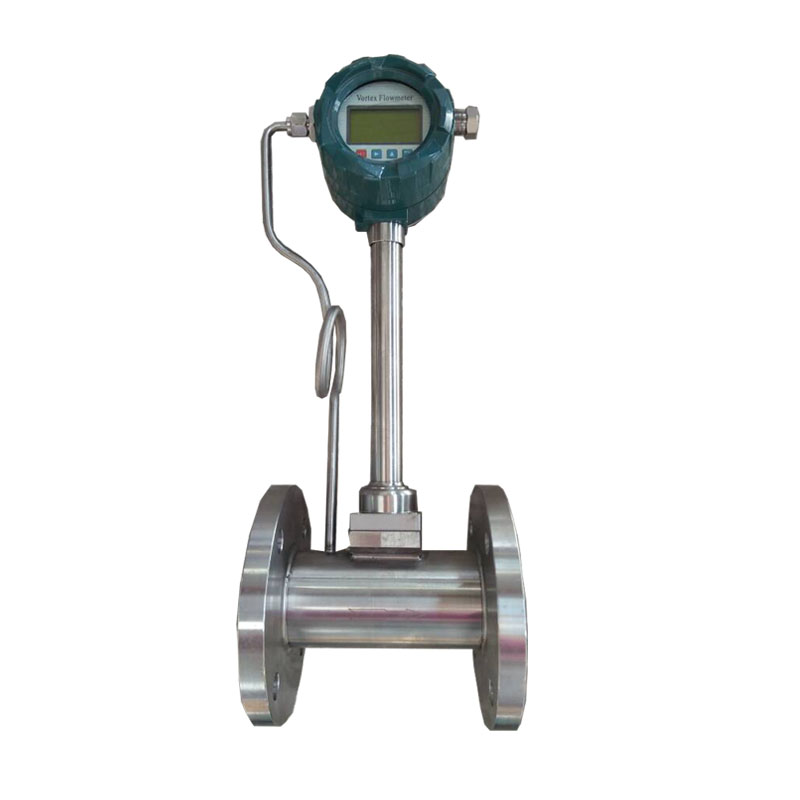

法蘭式渦街流量計
產品簡介
product
產品分類0517-86919989
NEWS
新聞資訊HLUG系列渦街流量計
| 一、原理簡介： |
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖一所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：f－發生體一側產生的卡門旋渦頻率 St－斯特羅哈爾數（無量綱數）
V－流體的平均流速 d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），
公式:K＝N/Q（1/m3）
式中：K＝儀表常數（1/m3）。 N＝脈沖個數 Q＝體積流量（m3）
| 二、性能特點： |
| 公稱通徑 | 15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
| 公稱壓力(MPa) | DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
| 介質溫度(℃) | 壓電式：-40～260，-40～320； |
| 電容式： -40～300, -40～400，-40～450（協議訂貨） | |
| 本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
| 允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
| 精確度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
| 范圍度 | 1：6～1：30 |
| 供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電：3.6V |
| 輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
| 壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
| 防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
| 防護等級 | 普通型IP65 潛水型 IP68 |
| 環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
| 適用介質 | 液體、氣體、蒸汽 |
| 傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制4～20mA輸出型：負載電阻≤750Ω |
| 三、參比條件下渦街流量傳感器工況流量范圍表： |
1．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006
3．流量公式：Q=(3600*F)/K
| 口徑 | 液體 | 氣體 | 儀表系數 | ||||
| (mm) | 測量范圍 (m3/h) | 輸出頻率 F范圍(Hz) | 切除 | 測量范圍 (m3/h) | 輸出頻率 F范圍(Hz) | 切除 | K(脈沖數/m3) |
| 15 | 0.4-4 | 40-400 | 15 | 3-12 | 280-1200 | 100 | 357058 |
| 20 | 0.8-8 | 33-330 | 10 | 6-30 | 230-1100 | 80 | 液153400 氣144660 |
| 25 | 1.2-12 | 25-250 | 8 | 9-55 | 200-1200 | 70 | 72100 |
| 32 | 2-20 | 20-200 | 6 | 12-120 | 120-1200 | 60 | 液36200 氣31196 |
| 40 | 3-30 | 15-150 | 6 | 20-200 | 100-1000 | 50 | 液18840氣18203 |
| 50 | 5-50 | 13-130 | 5 | 30-300 | 80-800 | 40 | 9210 |
| 65 | 8-80 | 9.7-97 | 4 | 50-500 | 60-600 | 30 | 4356 |
| 80 | 12-120 | 7.7-77 | 3 | 80-800 | 50-500 | 25 | 2280 |
| 100 | 20-200 | 6.7-67 | 2 | 120-1200 | 40-400 | 20 | 1169 |
| 125 | 30-300 | 5.0-50 | 2 | 200-2000 | 35-350 | 20 | 623 |
| 150 | 40-400 | 3.8-38 | 1 | 300-3000 | 30-300 | 15 | 342.5 |
| 200 | 75-750 | 3.0-30 | 1 | 500-5000 | 20-200 | 10 | 143.2 |
| 250 | 110-1100 | 2.3-23 | 1 | 800-8000 | 16-160 | 5 | 73.6 |
| 300 | 160-1600 | 2.0-20 | 1 | 1100-11000 | 13-130 | 5 | 43.2 |
| (300) | 160-1500 | 5.5-87 | 2 | 1560-15600 | 85-880 | 45 | 189.7 |
| (400) | 180-3000 | 5.6-87 | 2 | 2750-27000 | 85-880 | 45 | 106 |
| (500) | 300-4500 | 5.6-88 | 2 | 4300-43000 | 85-880 | 45 | 67.49 |
| (600) | 450-6500 | 5.7-89 | 2 | 6100-61000 | 85-880 | 45 | 46.5 |
| (800) | 750-10000 | 5.7-88 | 2 | 1.1-11萬 | 85-880 | 45 | 26.38 |
| (1000) | 1200-1700 | 5.8-88 | 2 | 1.7-17萬 | 85-880 | 45 | 16.78 |
| >(1000) | 協議 | 協議 | |||||
| 四、產品型譜： |
| 型 譜 海聯儀表 | 說 明 | ||||||
| HLUG | 渦街流量計 | ||||||
| 檢測方式 | B- | 壓電式傳感器 | |||||
| E- | 電容式傳感器 | ||||||
| 通徑 | DN | 15-1000 | 單位：mm | ||||
| 連接方式 | - | 1 | 僅對滿管型 | 法蘭連接型 | |||
| 2 | 僅對滿管型 | 法蘭卡裝型 | |||||
| 3 | 僅對插入型 | 簡易插入型 | |||||
| 4 | 僅對插入型 | 球閥插入型 | |||||
| 5 | 僅對滿管型 | 螺紋連接型 | |||||
| 6 | 僅對滿管型 | 卡箍連接型 | |||||
| 7 | 僅對滿管型 | 對焊型 | |||||
| 8 | 僅對滿管型 | 內襯四氟卡裝型 | |||||
| 測量介質 | 2 | 液體 | |||||
| 3 | 氣體 | ||||||
| 4 | 蒸汽 | ||||||
| 顯示文字 | E | 英文顯示 | |||||
| C | 中文顯示 | ||||||
| 使用環境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 輸出信號 | 本項可以復選 | 1 | 脈沖輸出 | ||||
| 2 | 24V,4-20mA電流輸出，液晶顯示 | ||||||
| 3 | RS-485通訊 | ||||||
| 4 | HART協議 | ||||||
| 5 | 電池供電 | ||||||
| 補償方式 | 空 | 無補償 | |||||
| T | 溫度補償 | ||||||
| P | 壓力補償 | ||||||
| Z | 溫度、壓力補償 | ||||||
| 選型說明 | 例如： HLUGB-DN50-23EP2Z 滿管型壓電式氣體流量?jī)x表,儀表通徑為DN50，法蘭卡裝型連接，介質為氣體,普通型，24V，4-20mA電流信號輸出，液晶顯示,帶溫度壓力補償 | ||||||
